Line 直线



Create a series of contiguous line segments 创建一系列连续的直线段

Each segment is a line object that can be edited separately 每条线段都是可以单独进行编辑的直线对象

Home tab > Draw panel > Line 默认选项卡 > 绘画面板 > 直线

Pick a point and pointing to right horizontally 拾取一点再水平地指向右

Input 1650 and press [Enter] 输入 1650 再按【回车】

Cursor pointing down vertically 光标指向垂直向下方向

Input 1050 and press [Enter] 输入 1050 再按【回车】

Pointing cursor to right horizontally 光标指向水平地向右方向

Input 5225 and press [Enter] 输入 5225 再按【回车】

Pointing cursor up vertically 光标指向垂直向上方向

Input 3150 and press [Enter] 输入 3150 再按【回车】

Pointing cursor to right horizontally 光标指向水平地向右方向

Input 4550 and press [Enter] 输入 4550 再按【回车】

Pointing cursor up vertically 光标指向垂直向上方向

Input 1100 and press [Enter] 输入 1100 再按【回车】

Pointing cursor to right horizontally 光标指向水平地向右方向

Input 3150 and press [Enter] 输入 3150再按【回车】

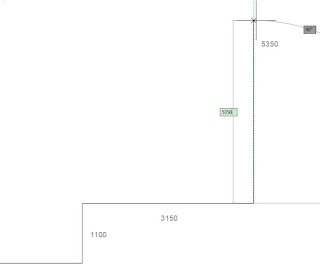

Pointing cursor up vertically 光标指向垂直向上方向

Input 5350 and press [Enter] 输入 5350 再按【回车】

Pointing cursor to left horizontally 光标指向水平地向左方向

Input 3150 and press [Enter] 输入 3150 再按【回车】

Pointing cursor up vertically 光标指向垂直向上方向

Input 1000 and press [Enter] 输入 1000 再按【回车】

Pointing cursor to left horizontally 光标指向水平地向左方向

Input 5900 and press [Enter] 输入 5900 再按【回车】

Pointing cursor down vertically 光标指向垂直向下方向

Input 1500 and press [Enter] 输入 1500 再按【回车】

Pointing cursor to left horizontally 光标指向水平地向左方向

Input 5525 and press [Enter] 输入 5525 再按【回车】

Snap to the starting point and press [Enter] 捕捉起点再按【回车】

A 5 rooms HDB Flat floor plan is completed 五房式组屋平面图完成
